Dans les flippers, il y a de nombreux connecteurs qui permettent de relier les fils aux cartes électroniques.

On trouve par exemple des connecteurs de marque Molex comme celui-ci :

Matériel nécessaire :

Une pince à sertir pour connecteur Molex
Un connecteur Molex femelles (Il existe plusieurs nombres de voies et différents pas)
Des cosses trifurcons

Section des fils

Dénudage

Pose des cosses avec la pince à sertir

Les cosses sont fixées (Si une cosse est mal sertie, comme certaines ci-dessous, il est conseillé d'ajouter un peu d'étain pour les consolider ...)

Insertion des fils dans le connecteur

Voilà, le connecteur est branché

@@ Ligne 1 : / Ligne 1 : @@
+{{sommaire_à_droite}}
 Dans les flippers, il y a de nombreux connecteurs qui permettent de relier les fils aux cartes électroniques.
@@ Ligne 40 : / Ligne 41 : @@
 [[Image:Connecteur branché.JPG|400px]]
+== Sertir une cosse molex ==
+[[Image:Molex_anatomy.gif|400px]]
+=== Cosse correctement sertie ===
+[[Image:Molex_good.gif]]
+=== Les erreurs courantes ===

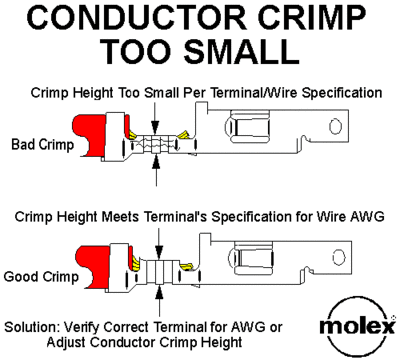

+==== Sertissage trop petit  ====
+[[Image:Molex crimp too small.gif|400px]]
+==== Sertissage trop gros ====
+[[Image:Molex too large.gif|400px]]
+[[Image:Molex too forward.gif|400px]]
+[[Image:Molex wire loose.gif|400px]]
+[[Image:Molex too far.gif|400px]]
+[[Image:Molex undersized.gif|400px]]
+[[Image:Molex oversized.gif|400px]]
+[[Image:Molex banana.gif]]
+[[Image:Molex too short.gif]]
+[[Image:Molex lock.gif]]
